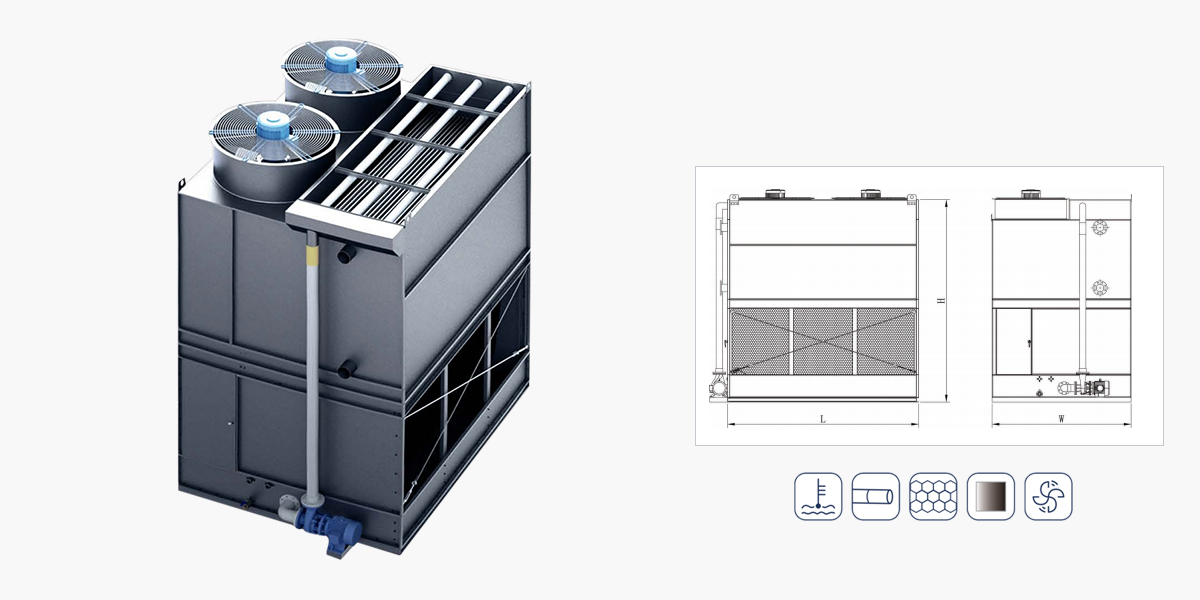

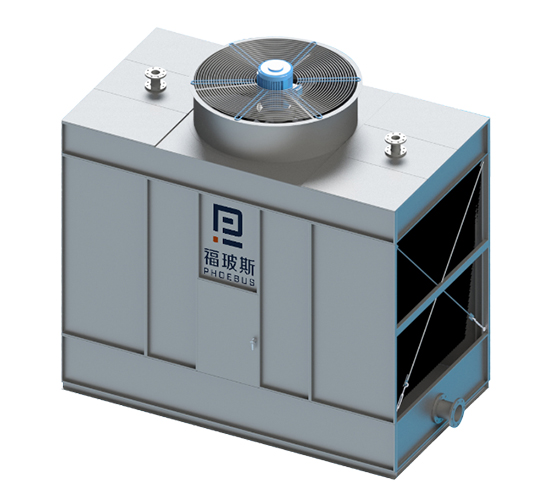

蒸發式冷凝器
工作原理:壓縮機排出的高溫過熱汽態制冷劑從液態冷劑進口進入冷凝盤管內, 噴淋水由循環水泵送至冷凝盤管上部的噴淋系統, 將噴淋水均為的噴淋到冷凝盤管表面, 噴淋水完全覆蓋在盤管表面形成水膜, 盤管內的高溫過熱制冷劑與盤管外的噴淋水和空氣進行熱交換...
全國統一詢價熱線
189-5156-1874工作原理:壓縮機排出的高溫過熱汽態制冷劑從液態冷劑進口進入冷凝盤管內, 噴淋水由循環水泵送至冷凝盤管上部的噴淋系統, 將噴淋水均為的噴淋到冷凝盤管表面, 噴淋水完全覆蓋在盤管表面形成水膜, 盤管內的高溫過熱制冷劑與盤管外的噴淋水和空氣進行熱交換...
全國統一詢價熱線
189-5156-1874蒸發式冷凝器工作原理:

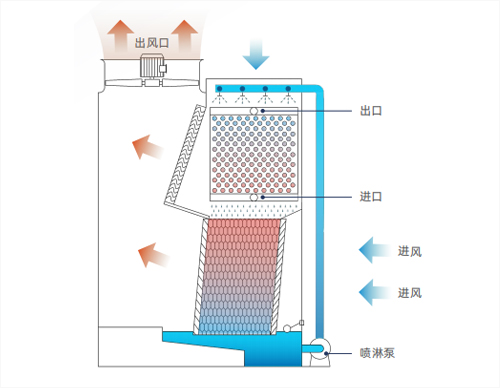

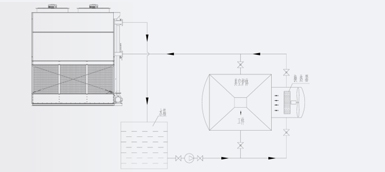

壓縮機排出的高溫過熱汽態制冷劑從液態冷劑進口進入冷凝盤管內, 噴淋水由循環水泵送至冷凝盤管上部的噴淋系統, 將噴淋水均為的噴淋到冷凝盤管表面, 噴淋水完全覆蓋在盤管表面形成水膜, 盤管內的高溫過熱制冷劑與盤管外的噴淋水和空氣進行熱交換,軸流風機強制空氣通過冷凝盤管和噴淋水,盤管內冷劑由汽態逐漸被冷凝成液態,管內制冷劑冷凝放熱,管外噴淋水蒸發吸熱,部分噴淋水變成水蒸氣吸走熱量, 熱空氣中的水和未蒸發的水被擋水板截住并流經 PVC 熱交換層, PVC 熱交換層中的水被流過的空氣冷卻, 溫度降低落入水盤, 由水泵再循環至噴淋水系統,噴淋到盤管表面,如此進行循環冷卻。
蒸發式冷凝器 = 殼管式冷凝器 + 冷卻塔 + 水泵 + 水池 + 連接管。系統功率低,配電容量小,減少配電系統投 資費用。
相比常規水冷冷水機組系統能效可提高20%左右?,F(xiàn) 場僅需連接蒸發式冷凝器與壓縮蒸發機組間的配管,不 需配置冷卻水管及冷卻水泵,工程施工周期短。
寬敞的內部檢修空間,可以直接對風動系統進行檢修, 通過易于拆卸的擋水板可方便的檢查盤管。
產品一端配有大尺寸檢修門, 維護人員很容易進入設 備內部進行檢修。
噴淋系統和盤管直接露在外面, 可簡單快速的檢修檢 查噴嘴和盤管,可直觀的觀察到水膜覆蓋情況。
制冷劑直接在蒸發冷凝器管內換熱, 避免了以前殼管 式冷凝器因結垢換熱效率降低,檢修頻率高,檢修時間 長等弊端。

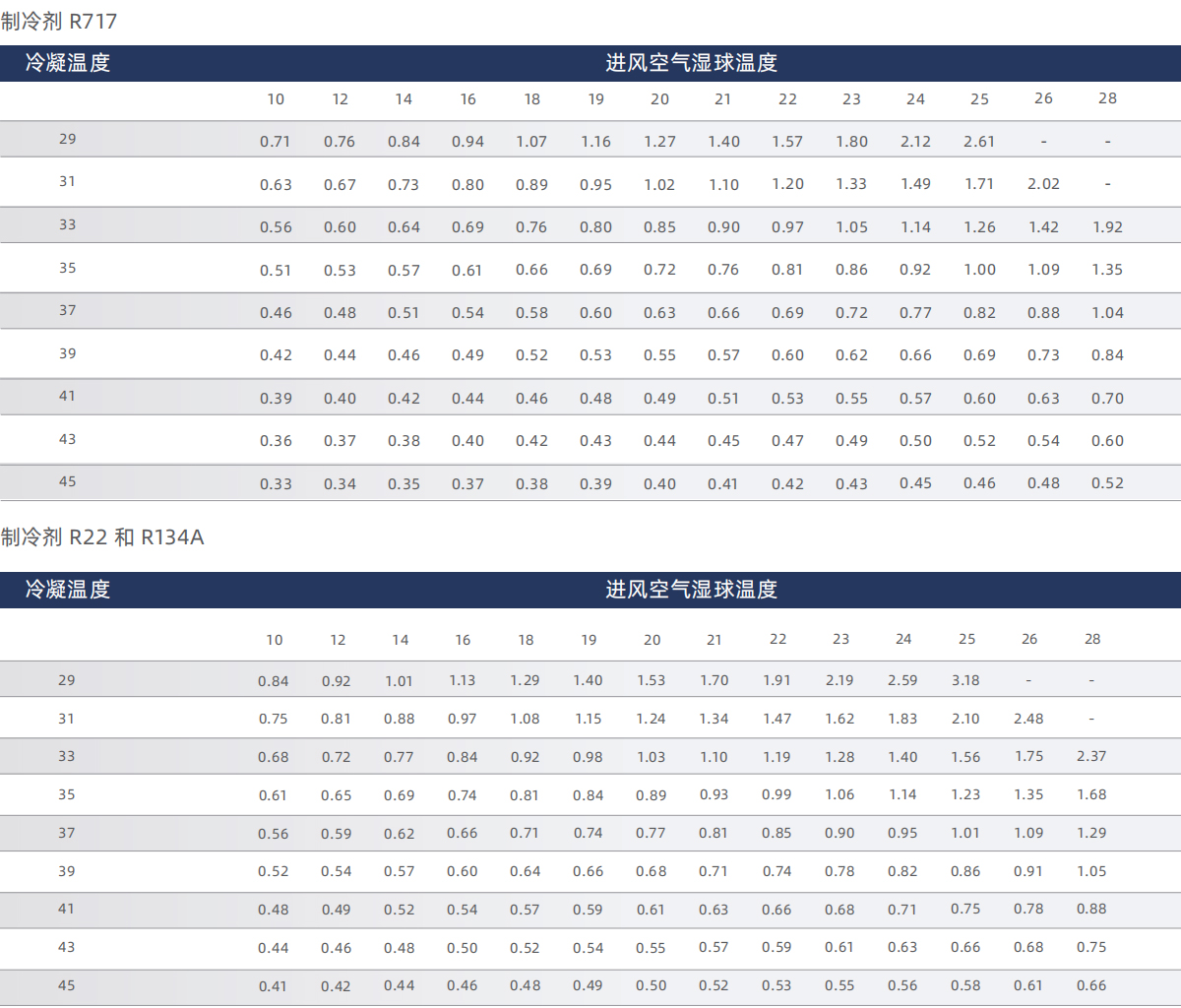

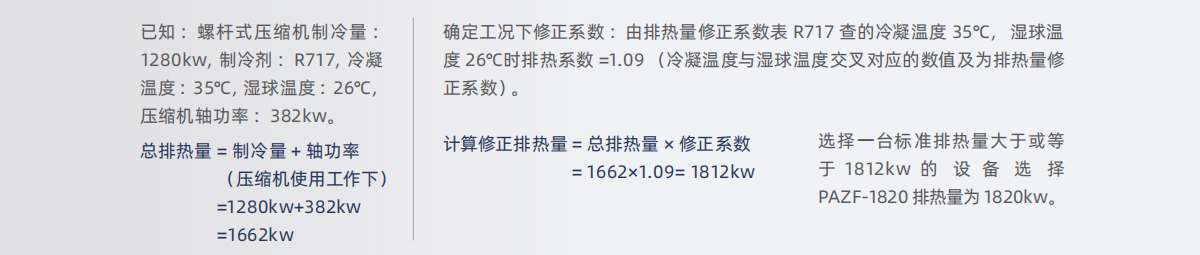

選型步驟 : 1、選型步驟適用于活塞式或螺桿式制冷壓縮機組成的制冷系統(若為離心式機組系統請與我公司聯系)。制冷壓縮機的總排熱 量 = 壓縮機制冷量 + 壓縮機電動機消耗功率(均以 kw 計)。該計算適用于開啟式和半封閉、全封閉壓縮機。; 2、確定總排熱量后將其乘上相對應運行工況的系數(由冷凝溫度及濕球溫度確定,見排熱量修正系數表),根據計算結果選取 適合的型號。 ; |
磷脫氧銅是熔解高純度的原材料, 把熔化銅中產生的氧氣用親氧性的 磷(P)脫氧,使其氧含量降低到 100PPm 以下, 從而提高其延展性、 耐蝕、熱傳導性、焊接性。
不銹鋼具有優良的耐腐蝕性能和較好的抗晶間腐蝕性能。對濃度≤ 65% 的沸騰溫度以下的硝酸,具有很強的抗腐蝕性。對堿溶液及大部 分有機酸和無機酸亦具有良好的耐腐蝕能力。
不銹鋼具有優良的耐腐蝕性能和較好的抗晶間腐蝕性能。鋁質翅片經過 特殊的氧化處理,防腐性能優良,導熱性好,已廣泛應用于各種工業和 民用領域。
風機采用鋁合金葉片的冷卻塔專用軸流風機, 強度高、 風量大、 能耗 低、噪音少、使用壽命長、流線型高強度風筒保證風機入口、出口氣流 均勻,最大限度地降低風機能耗。
冷卻塔面板采用鍍鎂鋁鋅板&鍍鋅板制作(客戶需求),是當真耐腐蝕 性能最強的板材之一, 使用壽命是普通鋼板的 3-6 倍, 并且具有阻熱 性強、耐熱性優、外觀美觀等優點。
采用不受轉向限制的優質的機械密封,無泄漏,壽命長,并選用專用戶 外型電機, 特殊配置的進口軸承, 保證水泵長期可靠運行, 具有功率 小、低揚程、大流量、低噪音等特點。
高阻燃100%PVC原生料 ;收水器、導風結構自成一體;填料直接 吊掛無需黏貼,片距適中,布水均勻,換熱充分、不易堵塞、安裝、維 護方便。
高阻燃100%PVC原生料,夾網式收水器,高效脫水、漂水率極低、拆 卸方便。
采用專利離心式噴頭,防松設計,孔徑大,壓損低,布水均勻,不易堵塞。
根據用戶實際需要,選配國際品牌;可選擇簡單的啟??刂?,也可通過 PLC控制系統以及對設備的電機進行變頻控制。
中、高頻爐體及電源;連鑄連軋?jiān)O(shè)備;感應加熱成套設備;保溫爐、熔煉爐、透熱爐

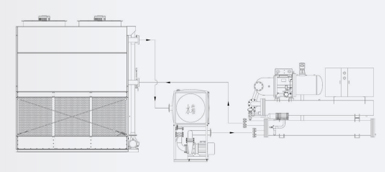

水源式熱泵系統;機房空調系統;其它中央空調

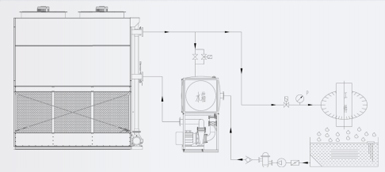

液壓油;電鍍?nèi)芤?;淬火油;生產線循環水

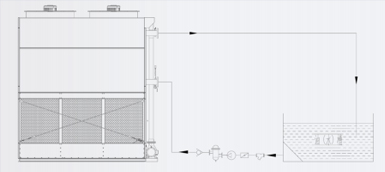

空壓機水套系統;注塑模具冷卻;變壓器冷卻

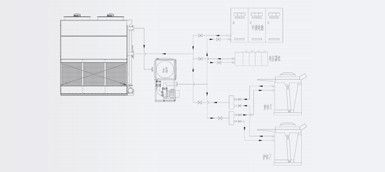

真空爐冷卻;輔助供冷系統;發動機水套冷卻

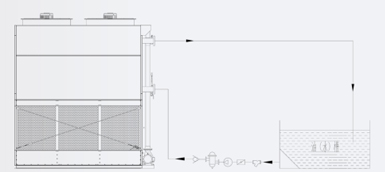

淬火液冷卻;工藝流體冷卻;污水濃縮蒸發
